公路监理公司：沥青防水卷材施工过程控制
公路监理公司：沥青防水卷材施工过程控制
沥青防水卷材指的是有胎卷材和无胎卷材，在施工中常见的施工工艺有热施工工艺、冷施工工艺和机械固定工艺，沥青防水卷材是传统的防水卷材，成本低，但拉伸强度和延伸率低，温度稳定性差，高温易流淌，低温易脆裂;耐老化性较差，使用年限短。甲级监理公司为您解析如何对此材料施工过程进行控制控制：
(一) 材料准备
1.油毡：一般采用不低于350 号的石油沥青纸胎油毡，对抗裂性和耐久性要求较高的卷材屋面防水层。可采用500 号沥青防水卷材;也可选用石油沥青麻布油毡、沥青玻璃布油毡，再生胶防水卷材。
2.沥青胶结材料：用一种或两种标号的建筑石油沥青时，一定按施工要求的配合比重量进行熔合，经熬制脱水后，方可作为胶结材料。
(1) 配制沥青玛帝脂，应遵守以下规定：
①玛帝脂的选用、调制和技术标准，及其性能应遵照相关文章选定及应用。
②为了提高沥青的耐热度、韧性和抗老化性能，在溶融后的沥青中掺入适当品种和数量的填充材料，配制成沥青胶结材料。施工过程中应严格控制玛帝脂的耐热度及相应的软化点和柔韧性。

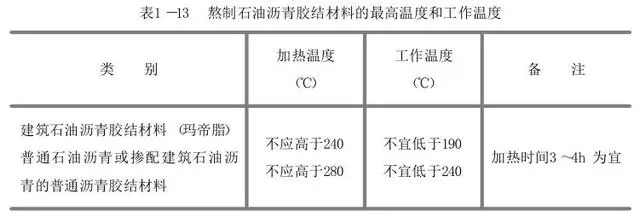

③石油沥青胶结材料在熬制时，加热温度和使用温度应符合下表所示要求。
④冷玛帝脂使用时应搅匀，稠度太大时可加入少量溶剂稀释搅匀。
(2) 溶剂：配制冷底子油用的溶剂有轻柴油、煤油、汽油及蒽油和苯等 (焦油沥青冷底子油中，只能使用蒽油和苯溶剂)。
(3) 冷底子油的配制
①配合成分为 (重量比) 石油沥青∶汽油=30∶70 (用于已硬化干燥的水泥砂浆基层上;石油沥青∶煤油 (轻柴油) =40∶60 (涂刷在终凝前的水泥砂浆基上)。
②配制将石油沥青加热熔融后 (160 ～200 ℃) 冷却到140 ℃时，在不断搅拌下，将溶化的沥青形成细流，慢慢注入溶剂中。注入时，应不停地搅拌直至沥青完全溶解形成均一体系为止。
③冷底子油的干燥时间，视其用途而定。
a.在水泥基层上涂刷的慢挥发性冷底子油为12 ～48h 。
b.在水泥基层上涂刷快挥发性冷底子油为5 ～10h 。
(二) 施铺技术控制要点
1.将沥青油毡上的云母片或滑石粉清除干净，然后反面松松地卷好，直立存放备用。
2.铺贴沥青油毡，必须采用同一性质的沥青胶结材料。
3.玛帝脂软化点测试值的允许偏差为±5 ℃。
4.沥青胶结材料工作温度，允许偏差值为-10 ℃。
5.基层应牢固、无松动、表面应干燥、洁净。
6.涂刷冷底子油宜在铺贴油毡前1 ～2d 进行，冷底子油应涂刷均匀。
(三) 铺贴沥青防水卷材
每层热玛帝脂的厚度宜为1 ～1.5mm ;冷玛帝脂的厚度宜为0.5 ～1mm 。面层厚度：热玛帝脂宜为2 ～3mm 。冷玛帝脂宜为1 ～1.5mm 。玛帝脂应涂刮均匀，不得过厚或堆积。
(四) 卷材铺贴应符合的规定
1.细部节点
(1) 水落口、天沟、檐沟、檐口等节点质量符合验收标准，达到设计要求和施工规范的规定。经验收合格后，方可施铺防水卷材。
(2) 排气屋面的排气道应纵横贯通，不得堵塞。铺贴卷材时，应避免玛帝脂流入排气道内。
2.铺贴顺序
(1) 同跨屋面卷材铺贴方向应根据屋面坡度或屋面受震动情况而定。
(2) 当坡度小于3 %时，应平行屋脊铺贴，压边要顺水流方向，接头要顺主导风向。
(3) 每层卷材搭接宽度、长边不应小于70m m ，短边不应小于100mm 。
(4) 屋面坡度在3 ～15 %时，可采用平行或垂直屋脊铺贴，但上下两层油毡不得互相垂直铺贴。
(5) 坡度大于15 %或受震动较大的应垂直于屋脊铺贴，压边要顺主导风向，接头要顺水流方向，并应使卷材铺过屋脊200m m 以上，其搭接宽度与平行屋脊铺贴相同。
(6) 在无保温层的装配式预制板屋面上，为了避免结构变形而将卷材防水层拉开，应沿屋面板的端缝先单边点粘一层卷材，每边的宽度不应小于100mm ，或采取其他能增大防水层延伸变形的措施，然后再铺贴屋面卷材。
(7) 选择不同性质的胎体和性能的卷材共同使用时，应将高性能的卷材放在面层。
3.搭接及铺贴
(1) 铺贴卷材时，应随刮涂玛帝脂随铺卷材，并应展平压实。其玛帝脂的厚度应控制在1 ～1.5m m ，边浇油边均匀用力滚铺;滚铺时，应赶挤出气泡，并及时将挤出的沥青胶刮去，将卷材压紧粘牢。
(2) 浇油法实铺卷材浇油宽度应比卷材短边宽出10 ～20mm 。
(3) 卷材应采用搭接法铺贴，上下两层及相邻两幅卷材的搭接缝均应相互错开。搭接缝应错开幅度的1/3～1/2 。
(五) 注水试验
是指有组织排水屋面，应严格执行蓄水方法对铺设的防水卷材屋面进行试验验收注水前应先将排泄口封好，然后注水至泛水檐处，其注水深度不应小于250mm ;静止蓄水24h 后，进行全面检查，如无渗漏，方可认证该屋面防水层合格，并记录入档。
无女儿墙的屋面。应经过一个雨季的考核检查，无渗漏为合格。
(六) 保护层应符台的要求
保护层能够延长卷材防水屋面的使用年限，必须认真做好保护层。
1.卷材防水屋面铺贴经检验合格后，应将防水层表面清理干净，方可施铺保护层。
2.豆砂保护层作法：
(1) 将清洁的绿豆砂预热至100 ℃左右。
(2) 随刮涂2 ～3m m 厚的热玛帝脂，随铺撒热绿豆砂。绿豆砂应铺撒均匀并应加滚压，使其与玛帝脂粘结牢固，未粘结的绿豆砂应清除。
(3) 绿豆砂的质量要求，豆砂的粒径为3 ～5mm ，色浅，耐风化，颗粒均匀。
3.云母或蛭石保护层作法
操作方法：用云母或蛭石作保护层时，应筛去粉料，铺设时应随刮涂冷玛帝脂随撒铺云母或蛭石。撒铺应均匀，不得露底，待溶剂基本挥发后，再将多余的云母或蛭石清除干净。
4.水泥砂浆保护层作法：
用水泥砂浆作保护层时，表面应抹平压光，并应设表面分格缝，分格面积宜为1m2。
5.用板块作保护层作法：
用板块材料作保护层时，板块应铺设平稳，并留设分格缝。分格面积不宜大于1m2，分格缝宽度不宜小于20mm 。
6.细石混凝土保护层作法
用细石混凝土作保护层时，混凝土的强度等级应符合设计要求，铺设振捣必须密实，表面应抹平压光，并应留设分格缝。
7.刚性保护层与女儿墙及其突出屋面的构造物之间，均应预留宽度为30m m 的空隙并应嵌填防水密封材料。水泥砂浆、板块或细石混凝土保护层与防水层之间，应设置隔离层，隔离层应平整，起到完全隔离的作用。
(七) 质量标准
(1) 冷底子油涂刷均匀。
(2) 防水卷材铺贴方法、压按顺序和搭接长度符合施工规范规定，粘结牢固、无滑移、起泡、皱折、翘曲等缺陷。
(3) 排水符合设计要求，无积水，排水畅通。
(4) 屋面卷材防水层，严禁有渗漏现象。
沥青防水卷材是传统的防水卷材，成本低，很多地方都会用到它，但很多人用沥青卷材补了好几次，没过多久依然漏水，正是由于在铺贴的时候有很多细节没有注意到，对施工过程控制得不到位。
建基工程咨询有限公司具备工程监理综合资质，是省级监理类骨干企业。了解更多详情，欢迎继续关注我们的官方网站 http://www.hnccpm.com/
