房建监理公司悬挑板钢筋绑扎控制要点

      在梁板钢筋绑扎中，需要重点注意悬挑部位主梁次梁受力筋上下关系，严禁造成受拉受压颠倒，尤其是悬挑梁。在悬挑部位：板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋在上，垫梁的钢筋在下。下面，对悬挑梁、悬挑板、悬挑板的阴阳角等节点构造进行说明。对悬挑梁板结构钢筋保护层厚度有效控制。

1、悬挑梁钢筋构造

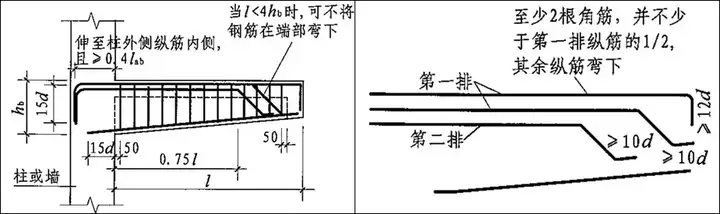

（1）纯悬挑梁

      控制要点：第一、二排纵筋锚入支座端长度、纵筋下弯位置、纵筋端部弯钩长度、箍筋起步位置。

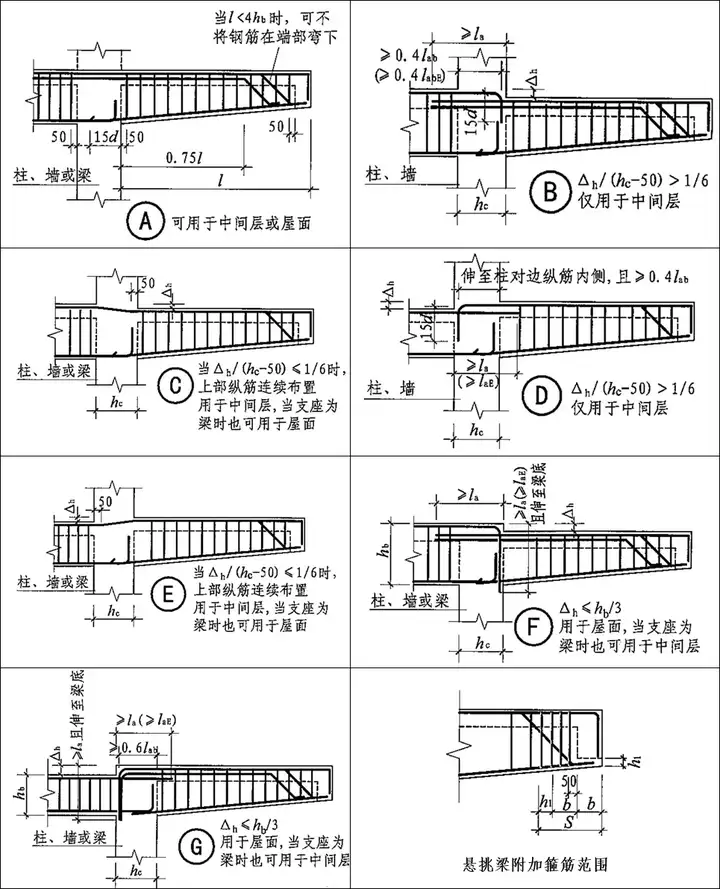

（2）其它形式悬挑梁

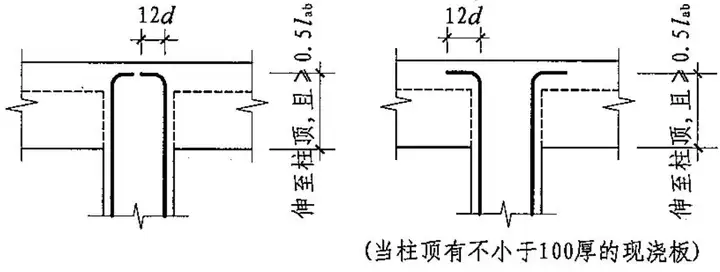

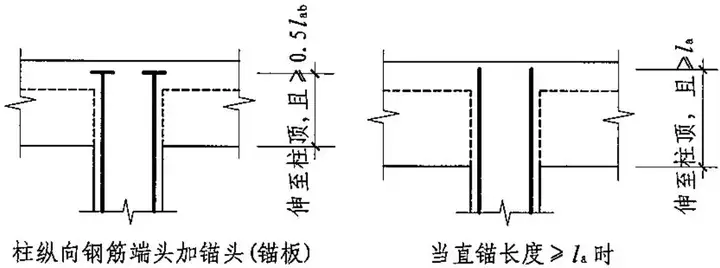

    （3）当不考虑地震作用时，当纯悬挑梁或D节点悬挑端的纵向钢筋直锚长度≥la且≥0.5hc+5d时，可不必往下弯折。括号内数字为抗震框架梁纵筋锚固长度。当悬挑梁考虑竖向地震作用时（由设计明确），图中悬挑梁中钢筋锚固长度la、lab应改为laE，悬挑梁下部钢筋深入支座长度也应采用laE。A、F、G节点，当屋面框架梁与悬挑端根底部平时，框架柱中纵向钢筋锚固要求可按中柱柱顶节点。

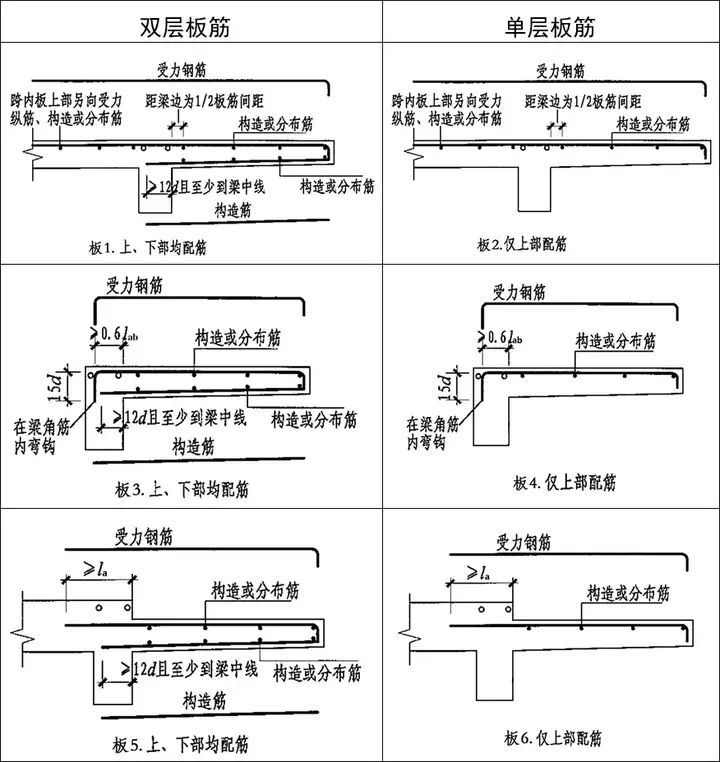

2、悬挑板钢筋绑扎

3、悬挑板特殊部位钢筋绑扎

注：下图未表示构造筋或分部筋

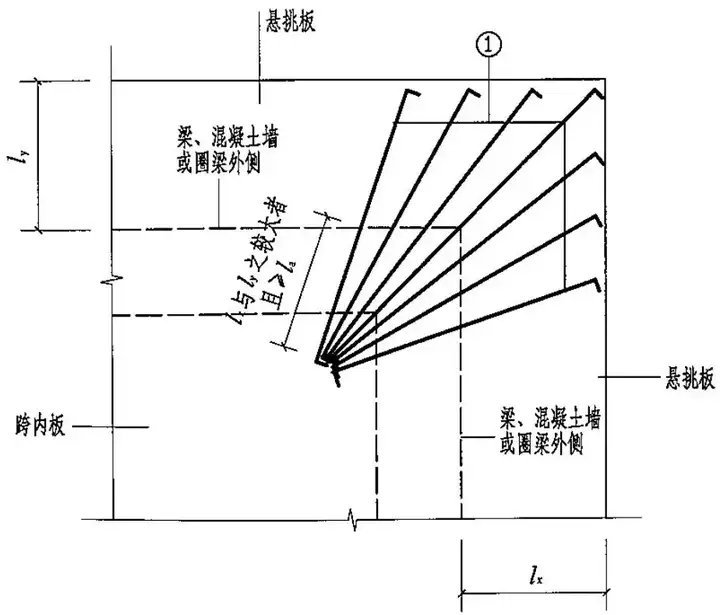

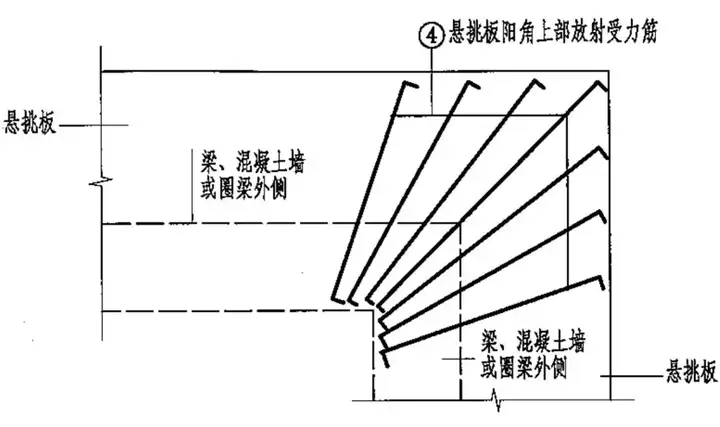

（1）悬挑板阳角放射筋

①为悬挑板阳角放射筋

①的锚固长度=板悬挑距离xy方向较大者，且≥la

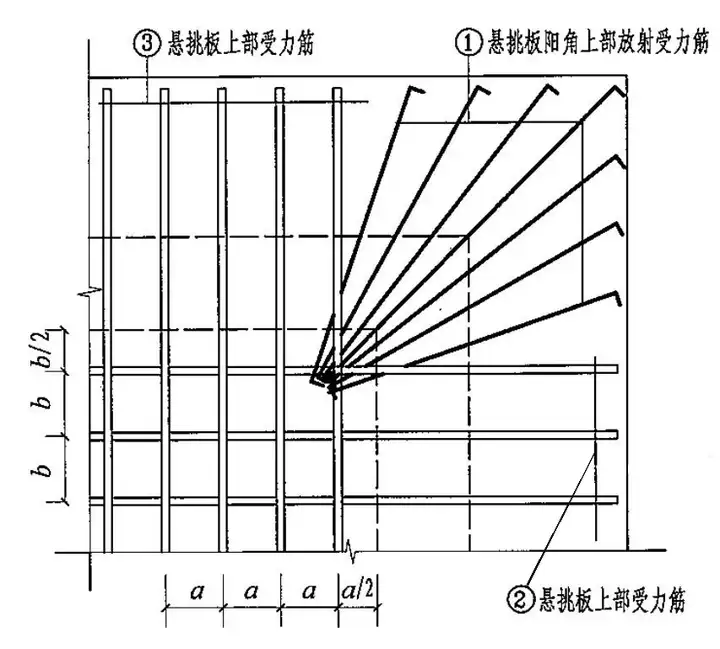

（2）悬挑板阳角放射筋

在悬挑板内，①②③筋应位于同一层面

在支座和跨内，①号筋应向下斜弯到②③号筋下面，与两筋交叉并向跨内平伸

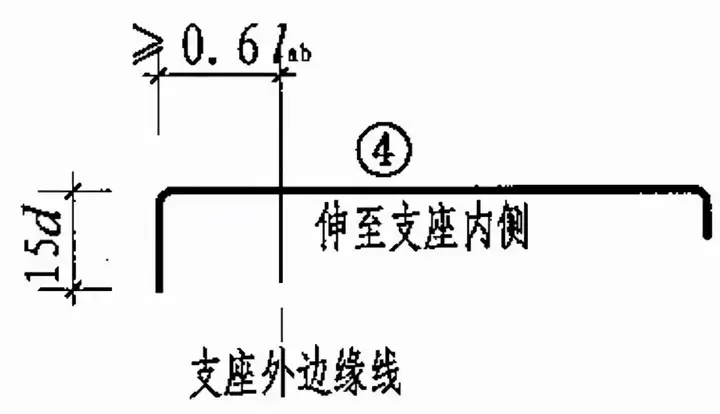

（3）悬挑板阳角放射筋

放射筋在支座外悬挑长度不少于0.6lab，弯钩长度15d

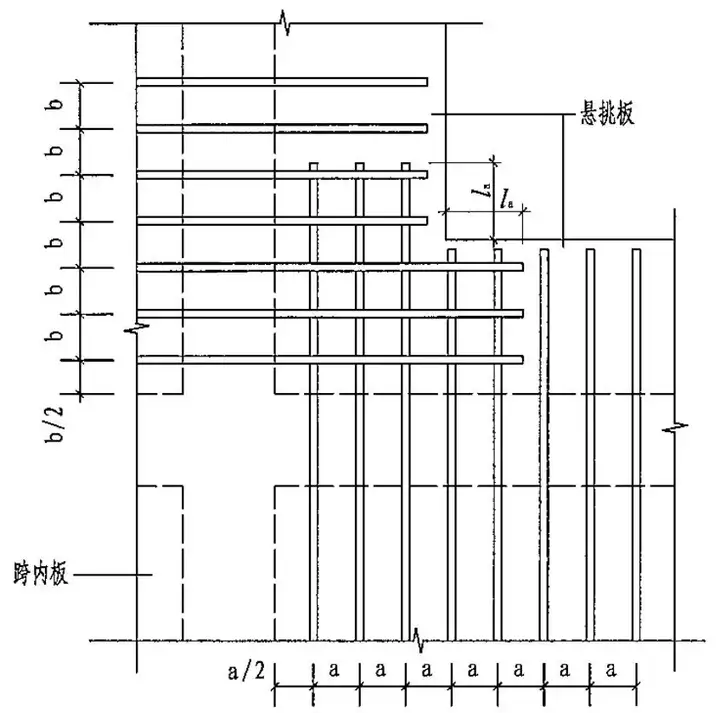

（4）悬挑板阴角角放射筋

悬挑板阴角处，板纵向筋伸入阴角处相邻板的距离，需满足受拉钢筋最小锚固长度la

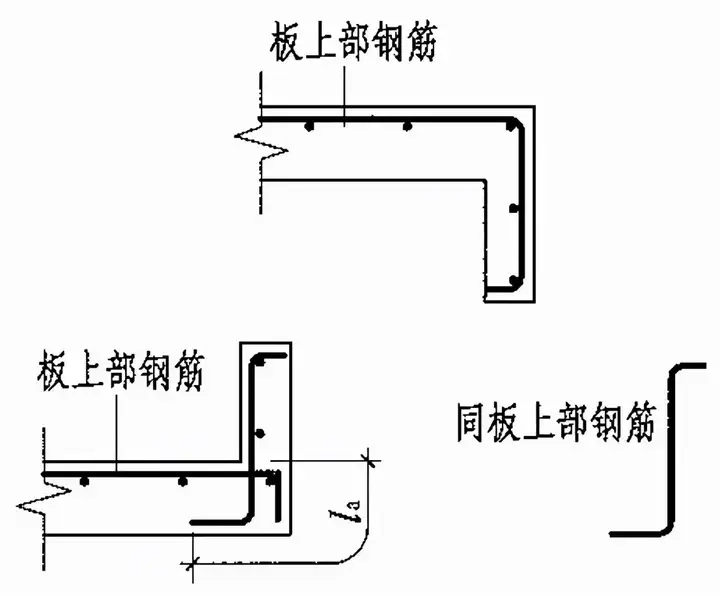

（5）悬挑板翻边构造

单层配筋时的下翻边与上翻边

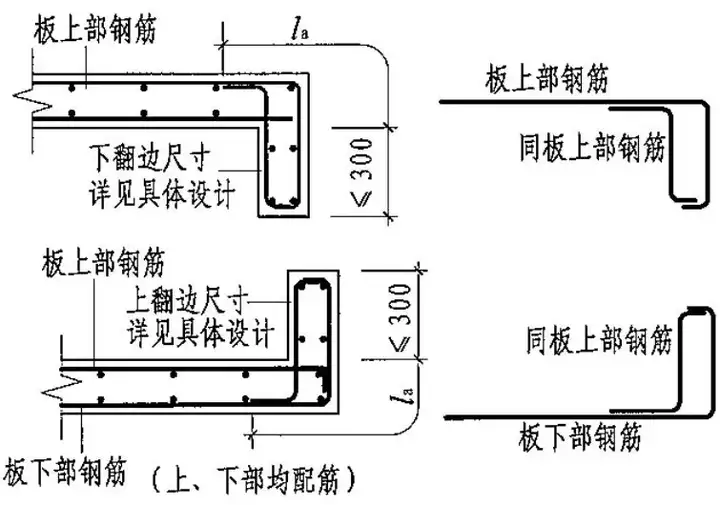

（6）悬挑板翻边构造

      双层配筋时的下翻边与上翻边
